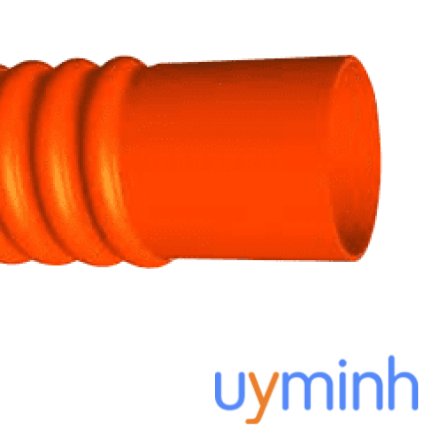

Ống nối kiểu H

Dùng để nối ống nhựa xoắn với các loại ống thẳng khác.

A/ BẢNG THÔNG SỐ KỸ THUẬT

Kích thước cơ bản của ống nối kiểu H					Đơn vị:mm
Ống ELP/BFP - Ống thẳng	Phần ống xoắn			Phần ống thẳng	Chiều dài ống
	D1	D2	L1	D3	L
ELP/BFP 30-34	45 ± 3.0	36 ± 3.0	57 ± 3.0	36 ± 3.0	105 ± 3.0
ELP/BFP 50-42	70 ± 3.0	57 ± 3.0	60 ± 3.0	44 ± 3.0	110 ± 3.0
ELP/BFP 50-50	70 ± 3.0	57 ± 3.0	60 ± 3.0	52 ± 3.0	110 ± 3.0
ELP/BFP 50-60	70 ± 3.0	57 ± 3.0	60 ± 3.0	62 ± 3.0	110 ± 3.0
ELP/BFP 50-63	70 ± 3.0	57 ± 3.0	60 ± 3.0	65 ± 3.0	110 ± 3.0
ELP/BFP 65-60	90 ± 3.0	75 ± 3.0	70 ± 3.0	62 ± 3.0	150 ± 3.0
ELP/BFP 100-110	145 ± 4.0	110 ± 4.0	120 ± 4.0	114 ± 4.0	250 ± 4.0
ELP/BFP 125-110	180 ± 4.0	144 ± 4.0	185 ± 4.0	114 ± 4.0	290 ± 4.0
ELP/BFP 125-140	180 ± 4.0	144 ± 4.0	185 ± 4.0	144 ± 4.0	335 ± 4.0
ELP/BFP 150-140	200 ± 5.0	164 ± 5.0	155 ± 5.0	144 ± 4.0	350 ± 4.0
ELP/BFP 150-160	200 ± 5.0	164 ± 5.0	155 ± 5.0	164 ± 5.0	330 ± 5.0
ELP/BFP 175-180	250 ± 5.0	205 ± 5.0	190 ± 5.0	185 ± 5.0	350 ± 5.0
ELP/BFP 175-225	250 ± 5.0	205 ± 5.0	190 ± 5.0	230 ± 5.0	360 ± 5.0
ELP/BFP 200-200	275 ± 6.0	225 ± 6.0	250 ± 6.0	205 ± 6.0	420 ± 6.0
ELP/BFP 200-225	275 ± 6.0	225 ± 6.0	250 ± 6.0	230 ± 6.0	430 ± 6.0
ELP/BFP 200-250	275 ± 6.0	225 ± 6.0	250 ± 6.0	255 ± 6.0	450 ± 6.0
ELP/BFP 250-250	330 ± 6.0	265 ± 6.0	290 ± 6.0	255 ± 6.0	500 ± 6.0

B/ QUY TRÌNH NỐI ỐNG BẰNG ỐNG NỐI KIỂU H

	1. Ống thẳng (Ví dụ: Ống thép, ống PVC,..) 2. Băng cao su non. 3. Băng cao su lưu hóa. 4. Băng PVC chịu nước. 5. Ống nối kiểu H. 6. Băng cao su non. 7. Băng cao su lưu hóa. 8. Băng PVC chịu nước. 9. Ống nhựa xoắn Ba An/ Ống nhựa xoắn Santo
Hình ảnh minh họa và chú thích

Bước 1: Lau sạch nước và đất cát trên mặt các ống tại chỗ nối, đặc biệt chú ý đoạn có ren.

Bước 2: Lắp đặt ống nối kiểu H vào ống nhựa xoắn Ba An (BFP) hoặc ống nhựa xoắn Santo (ELP).

Bước 3: Lắp đầu còn lại vào ống thẳng.

Bước 4: Dùng băng keo SVP cuốn xung quanh phần tiếp giáp giữa 02 đầu mối ống.

C/ VỊ TRÍ LẮP ĐẶT ỐNG NỐI KIỂU H TRONG SƠ ĐỒ LẮP ĐẶT PHỤ KIỆN:
